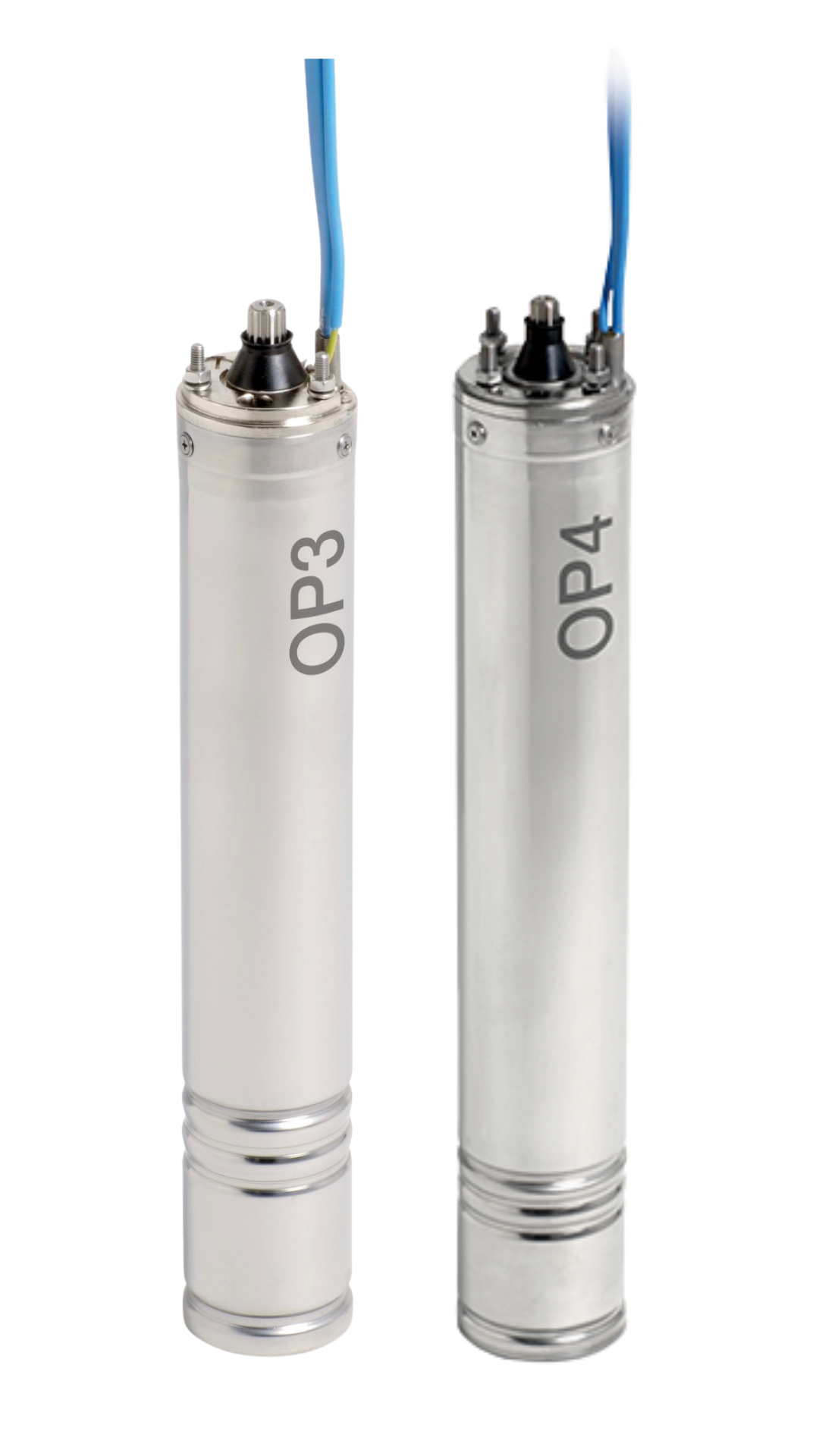

3” and 4” REWINDABLE OIL FILLED SUBMERSIBLE MOTORS

Italian-made reliability, SUMOTO motors are known for their premium quality and proven performance in submersible applications. Compact, efficient, and built to last, they’re ideal for medium-duty pumping where reliability is key.

Perfect to pump for

Bores

Dams

Rivers

Product Brochure

Technical features

• Rewindable.

• Upper bracket: Nickel plated cast iron. SS 316 available.

• Motor case: SS 304.

• Motor shaft: SS 304.

• Shaft extention and coupling: NEMA Standard.

• High quality radial and thrust ball bearings.

• Winding: enameled copper – Class F insulation.

• Degree of protection IP68/Class B insulation.

• Max temp. 35° with water cooling flow min. 0.08 m/s.

• Max depth immersion: 100 m.

• Nos. of start per hour: max 30 at regular intervals.

• Over-dimensioned sand slinger.

• Mechanical seal: graphite/ceramic. SiC/SiC or SiC/Al mechanical seal available as option.

• Coolant: dielectric non toxic high quality lubricant.

• Motor cable length: 1,75 m (3 wires plus ground).

• Voltage variation: +/-10%.

• Single phase motor available with permanent split capacitor.

• Suitable for horizontal operation.



Motor range versions:

• Single Phase: 0.37kW (0.5hp) to 0.75kW (1hp), 220-230V / 50Hz (or 60Hz)

• Three Phase: 0.37kW (0.5hp) to 1.10kW (1.5hp), 380-415V / 50Hz – 460V / 60Hz.

Other voltage and frequencies available upon request.

Technical Specifications

View specifications
OP3 - 230/240v - Single Phase
Model Thrust Load Weight H kW Hp In Istart Imax RPM Cosφ Ts/Tn EFF% μF Rm [Ω] Ra [Ω] Nominal torque [Nm]
N Kg mm Amp
OPM 050 7 325 0,37 0,5 3,4/3,6 10,8 4,0 2860 0,94 1 53 20 9 19 1,24
OPM 075 1500 7,6 0,55 0,75 4,2/4,5 13,9 5,4 2855 0,92 0,87 60 25 6,4 12,4 1,86
OPM 100 8,7 350 0,75 1 5,6/6,0 18,5 6,5 2850 0,92 0,7 62 35 4,8 8,0 2,52
OPM 150 10,3 385 1,1 1,5 7,8/8,2 23 9,0 2850 0,92 0,5 66 40 3,4 6,6 3,69
OPM 200 12 420 1,5 2 10,8/11,0 38,7 12,1 2840 0,88 0,55 68 50 2,3 4,8 5,05
OPM 300 1500
7500		 14,2
15,5		 470
520		 2,2 3 14,6/14,8 43,5 16,1 2820 0,94 0,48 69 70 1,8 3,3 7,45
OPM 400 5000
7500		 15,6
20		 468
580		 3 4 20,9/21,1
19/21		 150
75,7		 33,0
22,4		 2830
2870		 0,98
0,9		 0,65
0,5		 76
72		 80
80		 1,3
1,2		 2,4
2,1		 9,9
10
OPM 500 5000
7500		 18,9
22		 538
650		 3,7 5 26,3/26,5
24/25		 130
125		 30,0
27,5		 2860
2820		 0,98
0,91		 0,55
0,5		 71
72		 130
100		 1,5
1,0		 3,5
1,48		 10
13,7
OPM 750 7500 27 810 5,5 7,5 40/42 200 45,0 2840 0,94 0,5 69 140 0,7 1,1 18,7
OP3 - 220v - Three Phase
Model Thrust Load Weight H kW Hp In Istart RPM Cosφ Ts/Tn EFF% Nominal torque [Nm]
N Kg mm Amp
OPT 050 1200 6,00 377,00 0,37 0,5 4,15 14,00 2800 0,71 2,10 51 9,28
OPT 075 6,10 377,00 0,55 0,75 4,33 16,00 0,75 2,00 56 9,28
OPT 100 6,40 397,00 0,75 1 5,02 20,00 0,75 2,00 63 7,30
OPT 150 6,80 416,00 1,1 1,5 6,23 24,00 0,75 2,00 63 6,83
OP4 - 400/415v - Three Phase
Model Thrust Load Weight H kW Hp In Istart Imax RPM Cosφ Ts/Tn EFF% R [Ω] Nominal torque [Nm]
N Kg mm Amp
OPT 050 6,5 325 0,37 0,5 1,3/1,6 6,2 2 2855 0,72 2,9 60 35,7 1,2
OPT 075 1500 7 325 0,55 0,75 1,9/2,0 8,5 2,4 2830 0,71 3,1 62 27,3 1,9
OPT 100 7,6 0,75 1 2,4/2,6 10,9 3,1 2830 0,71 3,1 66 19,7 2,5
OPT 150 8,7 350 1,1 1,5 3,2/3,4 14 4,1 2830 0,7 3,2 73 14,1 3,7
OPT 200 10,4 385 1,5 2 4,4/4,6 17 5,1 2830 0,70 3,1 73 9,3 5,1
OPT 300 1500 12 420 2,2 3 5,8/6,2 25 6,8 2820 0,78 3,1 75 7,5 7,7
OPT 300 2500 11,0 383 5,4/5,8 25 6,6 2820 0,79 2,9 74 9,3 7,4
OPT 300 5000 11,2 383 5,4/5,8 25 6,6 2820 0,79 2,9 74
OPT 300 7500 14,2 470 5,8/6,2 25 6,8 2820 0,78 3,1 75 7,5 7,7
OPT 400 2500 12,8 418 3 4 7,6/7,8 35 8,8 2820 0,81 2,8 74 6,2 10,4
OPT 400 5000 13,1 418 7,6/7,8 34 8,8 2820 0,81 2,8 74
OPT 400 7500 19 550 7,9/8,0 34 10 2860 0,75 3 77 4,3 10,1
OPT 550 2500 15,3 468 4 5,5 9,8/9,9 49 12 2835 0,82 3,0 76 4,6 13,7
OPT 550 5000 15,6 468 9,8/9,9 49 12 2835 0,82 3,0 76
OPT 550 7500 20,5 580 10,0/10,2 51 12,1 2830 0,79 3,2 76 3,9 13,6
OPT 750 2500 18,6 538 5,5 7,5 13,5/13,8 57 13,5 2820 0,85 3,0 78 3,5 18,8
OPT 750 5000 18,9 538 13,5/13,8 57 13,5 2820 0,85 3,0 78
OPT 750 7500 22,4 650 14,5/14,7 58 16,2 2830 0,72 3,1 76 2,7 18,5
OPT 1000 7500 27 810 7,5 10 19/19,5 77 20,8 2830 0,8 3,2 79 2 25,5
OP4 - 220/230v - Three Phase
Model Thrust Load Weight H kW Hp In Istart Imax RPM Cosφ Ts/Tn EFF% R [Ω] Nominal torque [Nm]
N Kg mm Amp
OPT 050 6,5 325 0,37 0,5 2,3/2,8 10,7 3,5 2855 0,72 2,9 60 11,9 1,2
OPT 075 1500 7 325 0,55 0,75 3,3/3,5 14,7 4,2 2830 0,71 3,1 62 9,1 1,9
OPT 100 7,6 0,75 1 4,2/4,5 18,9 5,4 2830 0,71 3,1 66 6,6 2,5
OPT 150 8,7 350 1,1 1,5 5,5/5,5 24,2 7,1 2830 0,7 3,2 73 4,7 3,7
OPT 200 10,4 385 1,5 2 7,6/7,9 29,4 8,8 2830 0,70 3,1 73 3,1 5,1
OPT 300 1500 12 420 2,2 3 9,7/10 43,3 11,8 2820 0,78 3,1 75 2,5 7,7
OPT 300 2500 11,0 383 9,4/9,7 43,3 11,4 2820 0,79 2,9 74 3,1 7,4
OPT 300 5000 11,2 383 9,4/9,7 43,3 11,4 2820 0,79 2,9 74
OPT 300 7500 14,2 470 10/10,4 43,3 11,8 2820 0,78 3,1 75 2,5 7,7
OPT 400 2500 12,8 418 3 4 13/13,3 60,6 15,2 2820 0,81 2,8 74 2,1 10,4
OPT 400 5000 13,1 418 13/13,3 58,8 15,2 2820 0,81 2,8 74
OPT 400 7500 19 550 13,7/13,9 58,8 17,3 2860 0,75 3 77 1,4 10,1
OPT 550 2500 15,3 468 4 5,5 17/17,3 84,8 20,8 2835 0,82 3,0 76 1,5 13,7
OPT 550 5000 15,6 468 17/17,3 84,8 20,8 2835 0,82 3,0 76
OPT 550 7500 20,5 580 17,3/17,7 88,2 20,9 2830 0,79 3,2 76 1,3 13,6
OPT 750 2500 18,6 538 5,5 7,5 23,4/23,7 98,6 23,4 2820 0,85 3,0 78 1,2 18,8
OPT 750 5000 18,9 538 23,4/23,7 98,6 23,4 2820 0,85 3,0 78
OPT 750 7500 22,4 650 25,1/25,4 100,3 28,0 2830 0,72 3,1 76 0,9 18,5
OPT 1000 7500 27 810 7,5 10 33,2/33,5 133,2 36,0 2830 0,8 3,2 79 0,7 25,5
